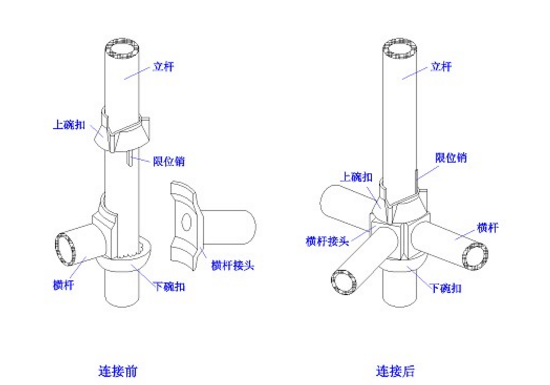

碗扣式腳手架節點構成: 由上碗扣、下碗扣、立桿、橫桿接頭和上碗扣限位銷組成 (圖3.1)

圖3-1 碗扣節點構成圖 腳手架立桿碗扣節點應按0.6m模數設置。 立桿上應設有接長用套管及連接銷孔。 構、配件種類、規格及用途(表3.4)
構、配件材料、制作要求 碗扣式腳手架用鋼管應采用符合現行國家標準《直縫電焊鋼管》(GB/T13793-92)或《低壓流體輸送用焊接鋼管》(GB/T3092)中的Q235A級普通鋼管,其材質性能應符合現行國家標準《碳素結構鋼》(GB/T700)的規定。 1碗扣架用鋼管規格為Φ48×3.5mm,鋼管壁厚不得小于3.5 -0.025mm。 2上碗扣、可調底座及可調托撐螺母應采用可鍛鑄鐵或鑄鋼制造,其材料機械性能應符合GB9440中KTH330-08及GB11352中ZG270-500的規定。 3下碗扣、橫桿接頭、斜桿接頭應采用碳素鑄鋼制造,其材料機械性能應符合GB11352中ZG230-450的規定。 4 采用鋼板熱沖壓整體成形的下碗扣,鋼板應符合GB700標準中Q235A級鋼的要求,板材厚度不得小于6mm。并經600~650•C的時效處理。嚴禁利用廢舊銹蝕鋼板改制。 5 立桿連接外套管壁厚不得小于3.5-0.025mm,內徑不大于50 mm, 外套管長度不得小于160mm,外伸長度不小于110mm。 6 桿件的焊接應在專用工裝上進行,各焊接部位應牢固可靠,焊縫高度不小于3.5mm,其組焊的形位公差應符合表3.5.7的要求。 表3.5.7 桿件組焊形位公差要求 序號 項目 允許偏差(mm) 1 桿件管口平面與鋼管軸線垂直度 0.5 2 立桿下碗扣間距 ±1 3 下碗扣碗口平面與鋼管軸線垂直度 ≤1 4 接頭的接觸弧面與橫桿軸心垂直度 ≤1 5 橫桿兩接頭接觸弧面的軸心線平行度 ≤1 立桿上的上碗扣應能上下串動和靈活轉動,不得有卡滯現象;桿件最上端應有防止上碗扣脫落的措施。 立桿與立桿連接的連接孔處應能插入Φ12mm連接銷。在碗扣節點上同時安裝1—4個橫桿,上碗扣均應能鎖緊。構配件外觀質量要求: 1 鋼管應無裂紋、凹陷、銹蝕,不得采用接長鋼管; 2 鑄造件表面應光整,不得有砂眼、縮孔、裂紋、澆冒口殘余等缺陷,表面粘砂應清除干凈。 3 沖壓件不得有毛刺、裂紋、氧化皮等缺陷; 4 各焊縫應飽滿,焊藥清除干凈,不得有未焊透、夾砂、咬肉、裂紋等缺陷; 5 構配件防銹漆涂層均勻、牢固。 6 主要構、配件上的生產廠標識應清晰。 3.5.12 可調底座及可調托撐絲桿與螺母捏合長度不得少于4-5扣,插入立桿內的長度不得小于150mm。

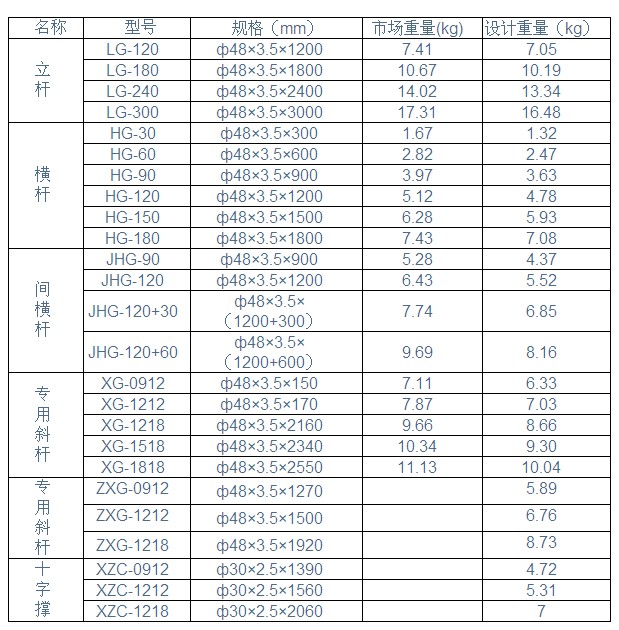

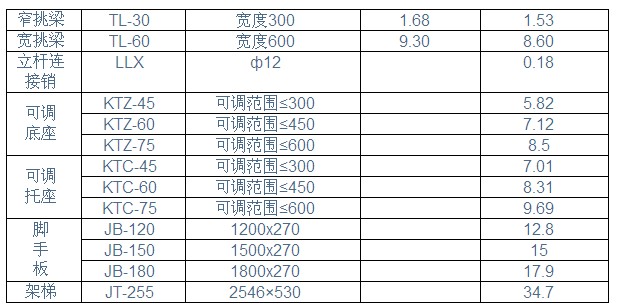

表3.4 碗扣式腳手架主要構、配件種類、規格及用途


名稱型號規格(mm)市場重量(kg)設計重量(kg)立桿LG-120ф48×3.5×12007.417.05LG-180ф48×3.5×180010.6710.19LG-240ф48×3.5×240014.0213.34LG-300ф48×3.5×300017.3116.48橫桿HG-30ф48×3.5×3001.671.32HG-60ф48×3.5×6002.822.47HG-90ф48×3.5×9003.973.63HG-120ф48×3.5×12005.124.78HG-150ф48×3.5×15006.285.93HG-180ф48×3.5×18007.437.08間橫桿JHG-90ф48×3.5×9005.284.37JHG-120ф48×3.5×12006.435.52JHG-120+30ф48×3.5×(1200+300)7.746.85JHG-120+60ф48×3.5×(1200+600)9.698.16專用斜桿XG-0912ф48×3.5×1507.116.33XG-1212ф48×3.5×1707.877.03XG-1218ф48×3.5×21609.668.66XG-1518ф48×3.5×234010.349.30XG-1818ф48×3.5×255011.1310.04專用斜桿ZXG-0912ф48×3.5×12705.89ZXG-1212ф48×3.5×15006.76ZXG-1218ф48×3.5×19208.73十字撐XZC-0912ф30×2.5×13904.72XZC-1212ф30×2.5×15605.31XZC-1218ф30×2.5×20607 窄挑梁TL-30寬度3001.681.53寬挑梁TL-60寬度6009.308.60立桿連接銷LLXф120.18可調底座KTZ-45可調范圍≤3005.82KTZ-60可調范圍≤4507.12KTZ-75可調范圍≤6008.5可調托座KTC-45可調范圍≤3007.01KTC-60可調范圍≤4508.31KTC-75可調范圍≤6009.69腳手板JB-1201200x27012.8JB-1501500x27015JB-1801800x27017.9架梯JT-2552546×53034.7 |
